Chapter 2: 입/출력 end 복잡도 분석

Table of contents

2.1음성 신호 저장 방법 및 시스템 입력

2.2음성 출력 단위 결정

2.1 음성 신호 저장 방법 및 시스템 입력

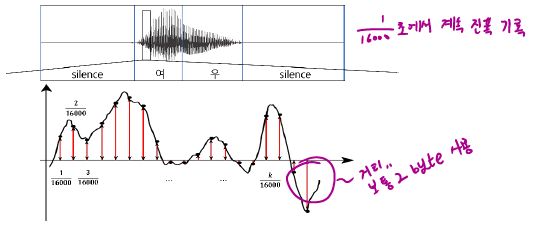

§  음성 신호의 저장 방법 (sampling rate: 16K, PCM)

§  음성 신호 저장 시 필요한 parameter (PCM, Pulse-Code Modulation 기준)

•           Sampling rate
⁻ 단위 시간당(초당) sampling의 횟수
⁻ Nyquist theorem
   ⁎ Sampling rate의 절반의 해당하는 주파수 대역까지 복원 가능함
⁻ Sampling rate는 음질을 결정한다.
   ⁎ 음악 저장에 많이 사용되는 sampling rate은 초당 44.1k(cd)
      • 사람의 가청 주파수 대역은 일반적으로 20Hz~20kHz로 알려져 있음
   ⁎ 전화의 sampling rate : 초당 8k
   ⁎ 현재 음성 인식에 많이 사용 되는 sampling rate는 초당 16k임

•           Sample 당 byte수
⁻ Sample당 2byte 사용 (216 = 65,536 )

§  음성 신호의 저장 방법(예제)

•           가수가 10곡을 수록한 앨범을 발매했다. 이를 CD에 담았을 때, 전체 CD 중 burning된 부분은 CD 전체 면적의 몇 %인가?
⁻ 한 곡의 길이는 4분으로 가정
⁻ CD는 총 700MB를 저장한다고 가정
⁻ Sampling rate: 초당 44,100
⁻ Sample당 2byte 사용
⁻ Stereo로 녹음되었기 때문에 채널은 2개

⁻ 44,100(samples/sec) * 2(bytes) * 240(secs) * 10(곡) * 2(channels) = 423,360,000
  ⁎ 답 : 423.36/700 MB, 60.48%



§   음성인터페이스의 가능한 입력 개수 분석(계속)

•           정량적 분석
⁻ 가정 : 입력 길이 1초, sampling rate 44.1k, sample당 2B사용
⁻ 저장에 1 * 44100 * 2 = 88,200B 필요
⁻ 가능한 입력의 개수: 288200∗8
⁻ 입력 길이의 제한이 없으므로 가능한 입력의 개수: 무한대



§  용량을 최대한 줄이면서, 음성 인식에 유용한 정보는 최대한 유지하는 feature추출이 필요

•           전체 음성을 20ms단위의 window로 나누고, 각 window별로 13차 MFCC feature를 추출하여 사용함



§  왜 window별로 feature를 추출하는가?

•           Feature추출이 가능 하려면, modeling과 분석이 가능해야 함

•           현재까지의 발화를 바탕으로 미래의 발화를 예측할 수 있는가?
⁻ 화자가 발화를 중지할 수 도 있고, 발화의 내용을 갑자기 바꿀 수 있음 따라서, 예측 가능하지 않음
⁻ 예측 가능하지 않다면, modeling과 분석이 불가능함

•           사람의 성대를 하나의 발성 기관으로 본다면, 발성 기관의 물리적 한계(제약)로 인하여 어떠한 짧은 시간에 대하여 미래의 발화를 예측할 수 있음
⁻ 음성은 quasi-stationary함 (짧은 구간에서만)
⁻ 다양한 실험을 바탕으로 window의 길이는 20ms로 도출됨





§  음성 신호를 short integer type의 2차원 array로 저장함



•           하나의 window에는 320개의 sample이 들어감

•           2byte(short integer)형식의 2차원 array로 저장
⁻ C 언어에서는 short[T][320]의 형태로 표현됨

§  MFCC feature 추출 과정



§  Fast Fourier Transform(FFT)

•           기본 가정:
⁻ 모든 주기적인 신호는 정현파(ex> sin, cos)의 합으로 나타낼 수 있다
⁻ 모든 신호를 𝛼 ∗ sin 𝛽 ∗ 𝜋의 합의 형태로 표현 가능

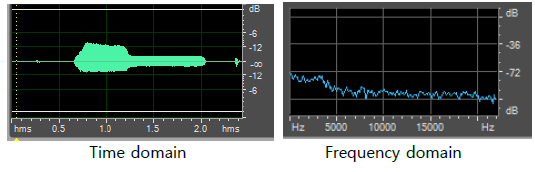

§  Time domain의 data를 frequency domain의 data로 변형

⁻ Frequency domain으로 나타내어진 결과를 spectrum이라고 함



§  예제

•           음성 신호에서 fundamental frequency를 정의하려면?
⁻ 일반적으로 사용하는 16kHz sampling rate의 경우, 8kHz까지 복원 가능함
⁻ FFT 분석을 위해 8kHz를 일정 크기로 분리 (fft size: $2^10$ 개)
⁻ FFT 분석에는 복소수가 사용되는데, 실수와 허수의 벡터 성분이 대칭을 이루기 때문에
  중복되는 값을 버리고 실수 값만을 사용
⁎ (fft size/2 = $2^9$ 개)
⁻ fundamental frequency : 8000/512 = 15.625Hz
⁻ 음성 신호에서의 frequency는 15.625의 배수로 나타냄

§  예제

•           3125Hz, 6250Hz의 frequency를 가진 sine wave를 중첩 시킨 pcm



•           Time과 frequency domain을 각 축으로 표현하고, amplitude를 색으로 표현한 것을 spectrogram이라 함

•           FFT를 통해 음성 신호의 특징을 표현할 수 있음

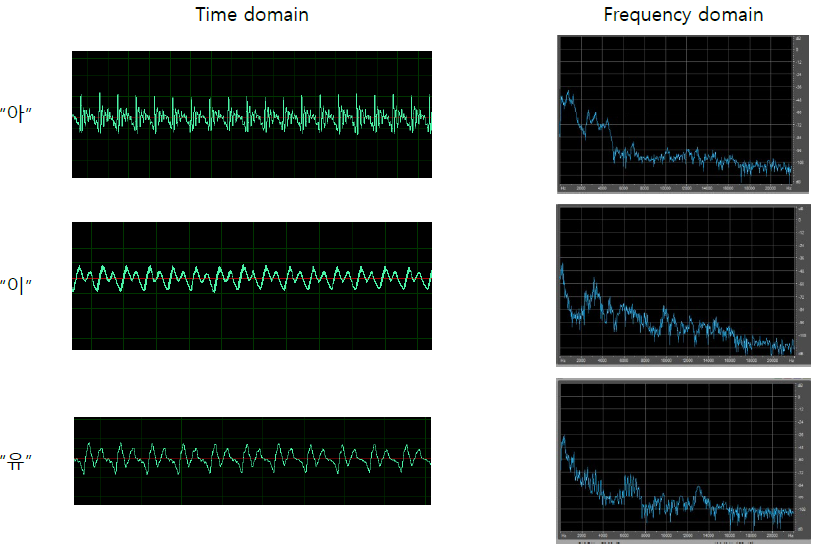

§  음소별로 spectrum의 모양이 다름



§  Mel-filterbank & Log

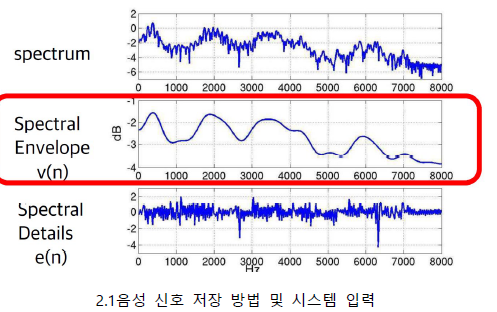

•           x(n) = v(n)*e(n) 을 음성이라고 가정
⁻ v(n) = 구강구조
⁻ e(n) = 성대에서 울리는 소리

•           v(n)은 음성에 대한 정보
⁻ 무슨 말을 했는지에 대한 정보

•           e(n)은 화자에 대한 정보
⁻ 어떤 사람이 말을 했는지에 대한 정보

•           x(n) = v(n)*e(n) 이 마이크를 통해 입력됨
⁻ Time domain

•          FFT를 통해 frequency domain으로 변환

⁻ convolution이 곱셈으로 변환

•           X(n)에서 화자 정보인 e(n)을 제거하기 위해 log를 씌워 덧셈으로 변환
⁻ Log(X(n)) = Log(V(n)) + Log(E(n))

http://www.lionsvoiceclinic.umn.edu/page2.htm#anatomy101

§  Discrete Cosine Transform(DCT)

•           적은 차원의 데이터로 envelop을 구할 때 사용됨

•           Discrete Cosine Transform(DCT) 과정을 통해 음성 인식에 있어 필요한 정보만을 담은 13차 vector를 생성



§  MFCC feature 추출 과정

2.2음성 출력 단위 결정

§  각 단어들은 컴퓨터 내부에서 어휘에 대한 index로 표현

•           어휘(Vocabulary): 인식 가능한 단어들의 집합

•           예: 어휘의 크기가 10만이고, 단어들은 어절단위로 구분 되었으며, 어휘 내 단어들을 가나다순으로 정렬했 을 때, 단어들이 아래의 순서의 단어로 어휘 내 위치해 있다고 가정한다.
⁻ ‘가자’: 12,844번째 단어
⁻ ‘내일’: 24,882번째 단어
⁻ ‘세시에’: 35,493번째 단어
⁻ ‘오후’: 69,864번째 단어
⁻ ‘학교’: 95,867번째 단어

•           ‘내일/오후/세시에/학교/가자’는 아래와 같이 index의 열로 표현된다.
⁻ 24,882/69,864/35,493/95,867/12,844

§  한국어 문장 예제: (형태소 단위로 시퀀스를 구성)

•           올 여름 평년보다 덥고 강수량 지역 차 크다
⁻ <s>/올/여름/평년/보다/덥/고/강수량/지역/차/크/다/</s>
⁻ w0/w1/w2/w3/w4/w5/w6/w7/w8/w9/w10/w11/</s>

§  영어 문장 예제: (단어 단위로 시퀀스를 구성)

•           It is hotter than usual this summer, and the regional difference of precipitation is big
⁻ <s>/It/is/hotter/than/usual/this/summer,/and/the/regional/difference/of/precipitation/is/big/</s> (<s>와 </s>는 각각 start, end를 나타내는 정의)
⁻ w0/w1/w2/w3/w4/w5/w6/w7/w8/w9/w10/w11/w12/w13/w14/w15/w16

reference: 서강대 김지환 교수님 강의
